 طريقة أستخدام جدول الضغط ودرجة الحرارة؟؟

اذهب الى الأسفل
كاتب الموضوعرسالة
الامبراطور
مشرف
avatar

عدد المساهمات : 297
تاريخ التسجيل : 16/01/2011

مُساهمةموضوع: طريقة أستخدام جدول الضغط ودرجة الحرارة؟؟    الخميس 14 يونيو 2012 - 16:48

طريقة أستخدام جدول الضغط ودرجة الحرارة؟؟

الاخوة الافاضل بعد التحية.

اليكم هذا الموضوع المهم للغاية وهو طريقة استخدام جدول الضغط ودرجة الحرارة لبعض انواع وسائط التبريد الشائعة.
ويعتبر الجدول من ادوات فنى التبريد المهمة والتى تساعدة على اتمام العمل بنجاح.
فمن هذا الجدول يمكن المساعدة فى الاتى:

1- التعرف على نوع وسيط التبريد بالوحدات المجهولة لوحة البيانات.
2- حساب مقدار تحميص الغاز. (superheat )
3- حساب مقدار التبريد الدونى. (subcooling )
4- حساب ضغط الطرد الصحيح.
وغير ذلك من الاستخدامات المفيدة فى المجال.
وسوف نتناول كل بند بالتفصيل انشاء الله..

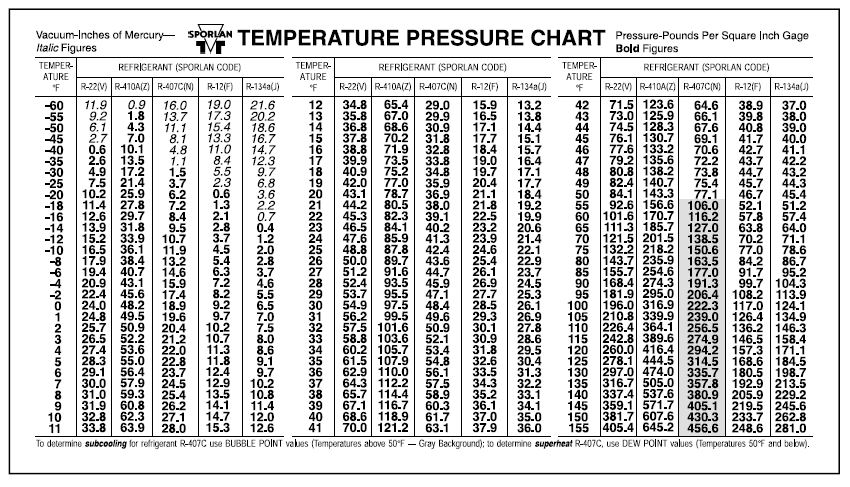

ومرفق جدول الضغط ودرجة الحرارة




- التعرف على نوع وسيط التبريد بالوحدات المجهولة لوحة البيانات.

في بعض الأحيان يقابل فني التبريد إحدى الوحدات غير مسجل عليها نوع مركب التبريد وفي هذه الحالة يمكن الاستعانة بجدول الضغط ودرجة الحرارة لتحديد نوع مركب التبريد.

ولتحديد مركب التبريد نتبع آلاتي:
1-يتم توصيل جهاز قياس الضغط بالنظام ويتم تحديد مقدار الضغط أثناء توقف النظام .
2- يتم قياس درجة الحرارة المحيطة بالنظام .
3-وباستخدام جدول الضغط ودرجة الحرارة يتم تحديد درجة الحرارة في العمود الرئيسي
جهة اليسار ومن ثم الاتجاه جهة اليمين حتى نحصل على الضغط المقابل لدرجة الحرارة .
4-وبالاتجاه إلى أعلى من نفس العمود نحصل على نوع مركب التبريد بالنظام.

مثال:
عند قياس درجة حرارة المكان وجد 85 ْ ف
وعند قياس الضغط بالوحدة وجد 7ر91 رطل/البوصة المربعة.
باستخدام جدول ض/ح وعند 85 ْ ف بالعمود الأيسر اتجه يمينا لقراءة الضغوط المقابلة نجد الاتى:
8ر91 ف12 – 2ر95 ف 134 - 7ر155 ف22 وهكذا …..
وعلى ذلك يكون الضغط المقابل هو لفريون 12 .
أذن الفريون الموجود بالنظام هو فريون 12 .




ثانيا:-حساب مقدار التحميص (SUPERHEAT)
1-في هذه الطريقة يقاس درجة الحرارة عن موضع الجزء الحساس لصمام الانتشار.
2-يتم تحديد ضغط التشبع بالمبخر بإحدى الطرقتين :
أ- من وصلة التعادل الخاصة بصمام الانتشار مباشرة .
ب- قياس ضغط السحب عند الضاغط مع إضافة 2 رطل /بوصة مربعة كهبوط في الضغط خلال ضغط السحب .
3- باستخدام جدول الضغط ودرجة الحرارة يتم تحويل الضغط الذي تم تحديده من أ او ب للحصول على درجة الحرارة المناظرة لضغط التشبع .
4- يتم حساب فرق الدرجات فقرة 1 من فقرة 3 ويكون الفرق هو مقدار التحميص .
مثال تطبيقي :
مكيف هواء فريون 22
1- درجة الحرارة عند الجزء الحساس 52ْ ف
2- ضغط السحب عند الضاغط 66+2 = 68 رطل /بوصة مربعة
3- من جدول الضغط درجة الحرارة 68 فريون 22 نجد درجة الحرارة 40ْ ف
4- آذن مقدار التحميص = 52 – 40 = 12ْ ف




ثالثا- حساب مقدار التبريد الدوني (SUBCOOLING)
يعرف التبريد الدوني بأنة الفرق في درجة الحرارة بين درجة حرارة غليان السائل (درجة التشبع) و أي درجة أخرى اقل من هذه الدرجة الأخرى .
مثلاً : درجة غليان الماء 100ْ م لذا يكون الماء مبرد دوني عند 95ْم مثلاً
ففي دائرة التبريد يكون مركب التبريد في المكثف على شكل 3 صور .
الأولى : غاز تحميص يفقد فيها غاز التحميص ويتحول الى مشبع .
الثانية : وصلة السائل المشبع . وهي درجة غليان السائل .
الثالثة : درجة السائل المبرد دونياً حيث يبرد تحت درجة غليانه .
وهي مقدار التبريد الدوني كاللاتي :
1- يقاس ضغط الطرد . ويكون هو ضغط التكاثف .
2- يحول الضغط الى درجة حرارة من جدول الضغط درجة الحرارة .
3- يقاس درجة الحرارة عند مخرج المكثف بحوالي 30 سم ( خط السائل )
4- يطرح درجة الحرارة الخطوة 3 من الخطوة 2 . ويكون الفرق هو التبريد الدوني
مثال تطبيقي :
وحدة تبريد فريون 12
1- ضغط الطرد = 136.4رطل/بوصة المربعة .
2- من جدول الضغط درجة الحرارة المقابلة ل 4ر136 رطل/بوصة مربعة = 110 درجة ف.
3- درجة الحرارة المقاسة عند خط السائل = 100ْ ف
4- أذن التبريد الدوني = 110- 100 =10 درجة ف






رابعا -حساب مقدار ضغط الطرد الصحيح
في هذه الطريقة يتم اتباع الآتي :
1- قياس درجة حرارة الهواء الداخل الى المكثف .
2- قياس ضغط السحب واستخدام جدول الضغط ودرجة الحرارة للحصول على درجة حرارة المبخر .
3- يتم تحديد درجات ارتفاع الحرارة خلال المكثف من الجدول المرفق
4- يتم إضافة درجات ارتفاع الحرارة من 3 الى درجة دخول الهواء من 1 للحصول على درجة حرارة خروج المكثف .
5- يستخدم جدول الضغط ودرجة الحرارة مرة أخرى لتحويل درجة حرارة خروج المكثف ( درجة التكاثف ) الى ضغط التكاثف ويعتبر هو ضغط الطرد الصحيح .
ويستفاد من هذه الطريقة في تحديد ضغط الطرد الصحيح والتعرف على وجود غازات غير قابلة للتكاثف من عدمه حيث أن هذه الغازات تسبب ارتفاع في ضغط التكاثف يؤدي ذلك الى أضرار خطيرة لوحدات التبريد .

مثال تطبيقي :
1- درجة دخول الهواء = 110ْ ف
2- ضغط السحب =35 رطل /بوصة المربعة من جدول الضغط ودرجة الحرارة= 38ْ ف
3- من الجدول المرفق درجات ارتفاع الحرارة = 30 ْ ف
4- آذن درجة حرارة التكاثف = 110 +30 = 140ْ ف
5- من جدول الضغط ودرجة الحرارة أمام 140 ْ ف لفريون 12 نجد المقابل = 205.5 رطل / بوصة المربعة .
فإذا وجد قراءة مقياس الضغط أعلي من ذلك فيجب التخلص من الغازات الغير قابلة للتكاثف والمتواجدة بالمكثف .


جدول مقدار الزيادة فى درجة الحرارة خلال المكثف






منقول للفائدة
الرجوع الى أعلى الصفحة اذهب الى الأسفل
معاينة صفحة البيانات الشخصي للعضو
المدير العام
Admin
avatar

الدولة : مصر
المهنة : مدرس
عدد المساهمات : 1285
تاريخ التسجيل : 06/01/2011
العمر : 45

مُساهمةموضوع: رد: طريقة أستخدام جدول الضغط ودرجة الحرارة؟؟    الثلاثاء 4 سبتمبر 2012 - 18:25

الرجوع الى أعلى الصفحة اذهب الى الأسفل
معاينة صفحة البيانات الشخصي للعضو http://sheiba.yoo7.com
صابر



الدولة : فلسطين
المهنة : تقني (قيد التعليم)
عدد المساهمات : 9
تاريخ التسجيل : 16/03/2013

مُساهمةموضوع: رد: طريقة أستخدام جدول الضغط ودرجة الحرارة؟؟    الإثنين 18 مارس 2013 - 18:39

بارك الله فيك على المجهود الطيب
الرجوع الى أعلى الصفحة اذهب الى الأسفل
معاينة صفحة البيانات الشخصي للعضو
shoiep elsaid



الدولة : مصر
المهنة : فنى تبريد وتكييف
عدد المساهمات : 2
تاريخ التسجيل : 11/01/2014

مُساهمةموضوع: رد: طريقة أستخدام جدول الضغط ودرجة الحرارة؟؟    السبت 11 يناير 2014 - 22:22

بارك اللة فيكم على هذة المعلومات والجدول
الرجوع الى أعلى الصفحة اذهب الى الأسفل
معاينة صفحة البيانات الشخصي للعضو
rmka



الدولة : العراق
المهنة : مهندس
عدد المساهمات : 1
تاريخ التسجيل : 07/07/2015

مُساهمةموضوع: رد: طريقة أستخدام جدول الضغط ودرجة الحرارة؟؟    الثلاثاء 7 يوليو 2015 - 1:34

شكرا جزيلا ..........جزاكم الله خيرا
